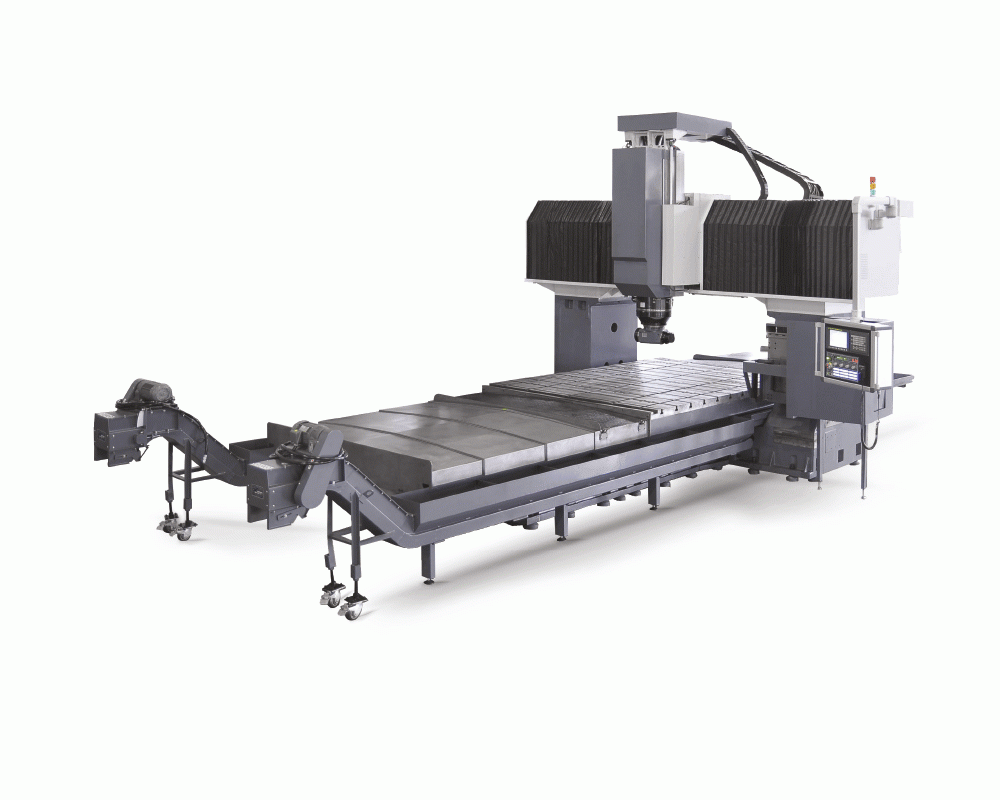

VM5230A - LİNEER YATAKLI

TEKNİK ÖZELLİKLER > UNIT VM3225A VM4225A VM5225A VM3230A VM4230A VM5230A Kontrol ünitesi FANUC O


TEKNİK ÖZELLİKLER	>	UNIT	VM3225A	VM4225A	VM5225A	VM3230A	VM4230A	VM5230A
Kontrol ünitesi			FANUC Oİ MF
X eksen turu		mm	3200	4200	5100	3200	4200	5100
Y eksen turu		mm	3000	3000	3000	3400	3400	3400
Z eksen turu		mm	1000(1300-1500 ops.)	1000 (1300-1500 ops.)	1000 (1300-1500 ops.)	1000 (1300-1500 ops.)	1000 (1300-1500 ops.)	1000 (1300-1500 ops.)
Mil burnu ile tabla arası mesafe		mm	235-1235	235-1235	235-1235	235-1235	235-1235	235-1235
Kolonlar arası mesafe		mm	2550	2550	2550	3050	3050	3050
Tabla ebadı		mm	3350 x 2200	4350 x 2200	5350 x 2200	3350 x 2500	4350 x 2500	5350 x 2500
Max. tabla yükü		kg	1500	1800	2100	1500	1800	2100
T kanal ebatları		mm	28 x 250 x 13	28 x 250 x 17	28 x 250 x 21	28 x 250 x 13	28 x 250 x 17	28 x 250 x 21
İş mili tipi			BT50	BT50	BT50	BT50	BT50	BT50
Max. iş mili hızı		rpm	6000 Direct drive	6000 Direct drive	6000 Direct drive	6000 Direct drive	6000 Direct drive	6000 Direct drive
İş mili motor gücü		kw	22/54	22/54	22/54	22/54	22/54	22/54
İş mili torku		N.m	689/1692	689/1692	689/1692	689/1692	689/1692	689/1692
X/Y/Z ekseni seri besleme		mm/min	15/15/12	12/15/12	12/15/12	15/12/12	12/12/12	12/12/12
X/Y/Z ekseni kesme hızı		mm/min	1 - 8000	1 - 8000	1 - 8000	1 - 8000	1 - 8000	1 - 8000
Takım kapasitesi		Adet/pcs	32	32	32	32	32	32
Takım çapı		Ø	110/225	110/225	110/225	110/225	110/225	110/225
Takım uzunluğu		mm	350	350	350	350	350	350
Takım ağırlığı		kg	20	20	20	20	20	20
Tam tur pozisyonlama hassasiyeti		mm	P0.025	P0.030	P0.040	P0.025	P0.030	P0.040
Tekrarlanabilirlik hassasiyeti		mm	Ps0.020	Ps0.025	Ps0.030	Ps0.020	Ps0.025	Ps0.030
Hava basıncı		MPa	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8
Voltaj gereksinimi			AC380V, 50Hz	AC380V, 50Hz	AC380V, 50Hz	AC380V, 50Hz	AC380V, 50Hz	AC380V, 50Hz
Güç gereksinimi		kVA	60	60	60	60	60	60
Makine ebadı		mm	9120x6488x 4833	11120 x 6488 x 4833	13120 x 6488 x 4833	9120 x 6738 x 4833	11120 x 6738 x 4833	13120 x 6738 x 4833
Takribi ağırlık		kg	42000	47000	52000	45000	50000	55000

Z eksen kızak yapısı ile ağır hizmet işlerde rijitlik sağlayan büyük boy temas yüzeyi titreşim azaltma etkisi ile takım kullanım ömrünü uzatır. Arka kısımda basamak ve makinanın bakımı için gerekli diğer güvenlik araç ve gereçleri. Dikişsiz çelik borular temiz, verimli ve hızlı yağ dolaşımı sağlar. İş mili gövdesi çift aşamalı makaralı lineer kızaklarla (THKJapan / Rexroth Germany) desteklenmiştir. Hassaslık ve rijitliğin geliştirilmesini sağlamak için kirişlerin üzerine ilave edilmiştir. Sağlamlık ve rijitlik sağlayan genişletilmiş sütun ve kiriş. ZF/BF standart dişli kızak, iş mili torku 662 Nm’ye kadar ulaşabilir. 4 linear kızaklar (THK Japon / Rexroth Almanya) dengeyi destekleyici, yükleme kapasitesini geliştiren ve işlem titreşimini azaltıcı görev üstlenirler. VM25 ve VM30 köprülü tip işlem merkezlerinde standart olarak yüksek hassasiyet ve rijitlik sağlama açısından tüm döküm parçalar özel ısı odalarında normalize edilmektedir. Tüm lineer yataklar Rexroth marka masuralı tip olup, iş milleri BF/ZF şanzımanlı direct drive spindıl yapısına sahiptir. Talaş konveyörleri Keyarrow marka olup, tıkanma yapmaması açısından paletli tiptir. X ekseninde 4 yollu masuralı lineer yatak yapısı bulunmaktadır.
