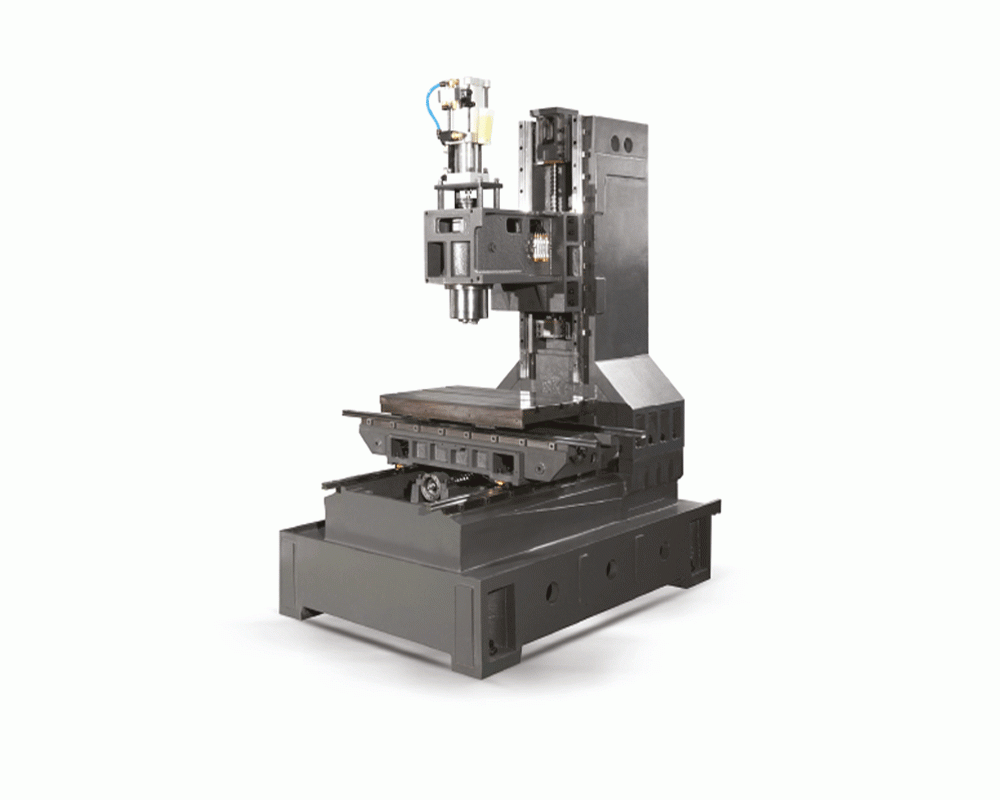

V7L - LİNEER YATAKLI

TEKNİK ÖZELLİKLER > V7L Tabla ebadı 9000x420mm Tabla T kanal (adet x no x ara) 14x3x125mm Max. yükleme 500kg X/Y/Z tabla turu 760/450/520mm Mil burnu ile tabla arası mesafe 110–620mm İş mili tipi ve &cc

Açıklama Ürün Videosu Yorumlar

TEKNİK ÖZELLİKLER	>	V7L
Tabla ebadı		9000x420mm
Tabla T kanal (adet x no x ara)		14x3x125mm
Max. yükleme		500kg
X/Y/Z tabla turu		760/450/520mm
Mil burnu ile tabla arası mesafe		110–620mm
İş mili tipi ve çapı		BT40 / 120mm
İş mili servo motoru		Fanuc OIMF 3.7/13kW
İş mili hızı		10.000d/dk (rpm)
X ekseni motor gücü ve torku		Fanuc OIMF 1,5kW/8NM/4000rpm
Y ekseni motor gücü ve torku		Fanuc OIMF 1,5kW/11NM/4000rpm
Z ekseni motor gücü ve torku		Fanuc OIMF 1,5kW/16NM/3000rpm
Max. takım çapı		78mm
Max. takım uzunluğu-ağırlığı		300mm / 8kgs
Takım değiştirme zamanı (şemsiye tip)		1,6 sn
Seri besleme hızı X/Y/Z		30 mt/dk (mt/min)
Kesim hızı		12 mt/dk (mt/min)
X ekseni vidalı mil çapı ve adımı		Ø32mm ve16mm
Y ekseni vidalı mil çapı ve adımı		Ø32mm ve16mm
Z ekseni vidalı mil çapı ve adımı		Ø32mm ve16mm
X/Y/Z ekseni yatak blok sayısı		4/4/4
X/Y/Z lineer yatak genişliği		25 /25 /30mm
Ağırlık		4500kg
