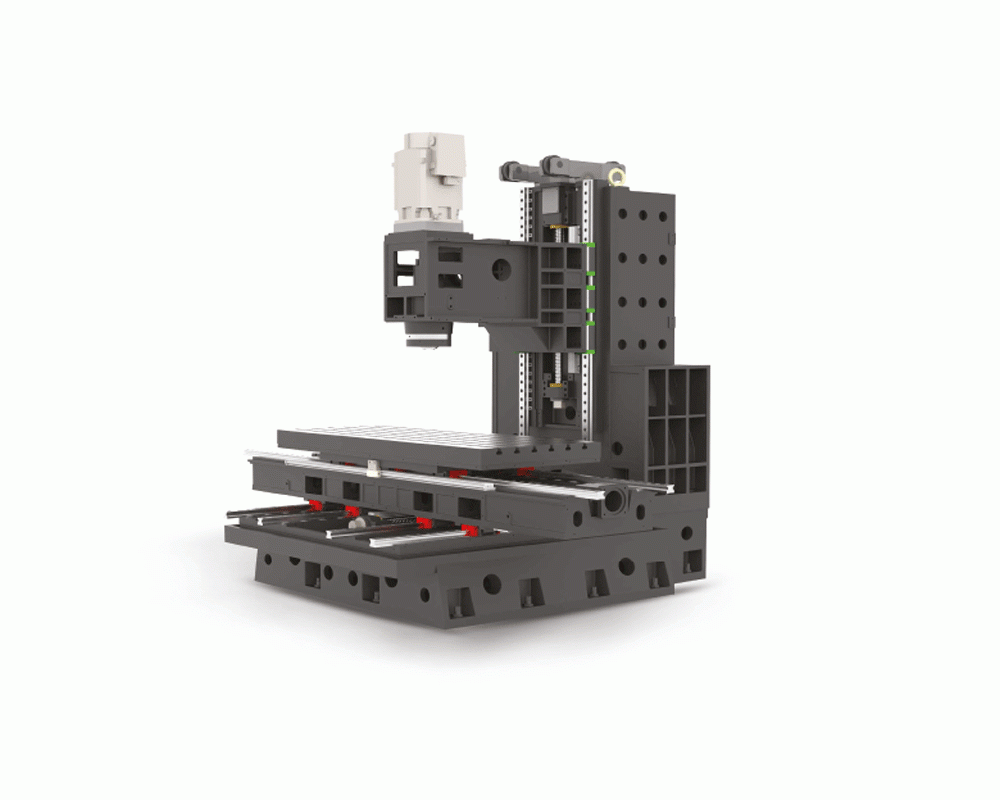

V15L - LİNEER YATAKLI

TEKNİK ÖZELLİKLER  >  V15L Tabla Ebadı   1700x700mm Tabla T kanal (adet x no x ara)   18x6x100mm Max. yükleme   1500 kg X/Y/Z tabla turu   1500/760/700mm Mil burnu ile tabla arası mesafe   130–830mm İş mili ti


TEKNİK ÖZELLİKLER  >  V15L
Tabla Ebadı   1700x700mm
Tabla T kanal (adet x no x ara)   18x6x100mm
Max. yükleme   1500 kg
X/Y/Z tabla turu   1500/760/700mm
Mil burnu ile tabla arası mesafe   130–830mm
İş mili tipi ve çapı   BT40 / 150mm
İş mili servo motoru   15/18.5kW
İş mili hızı   10.000 d/dk (rpm)
X ekseni motor gücü ve torku   4.5kW/37NM/3000rpm
Y ekseni motor gücü ve torku   4.5kW/37NM/3000rpm
Z ekseni motor gücü ve torku   4.5kW/37NM/3000rpm
Max. takım çapı   78mm
Max. takım uzunluğu-ağırlığı   300mm / 8kgs
Takım değiştirme zamanı (şemsiye tip)   1,6 sn
Seri besleme hızı X/Y/Z   36 mt/dk (mt/min)
Kesim hızı   12 mt/dk (mt/min)
X ekseni vidalı mil çapı ve adımı   Ø45mm ve 12mm
Y ekseni vidalı mil çapı ve adımı   Ø45mm ve 12mm
Z ekseni vidalı mil çapı ve adımı   Ø45mm ve 12mm
X/Y/Z ekseni yatak blok sayısı   6/8/6
X/Y/Z lineer yatak genişliği   45 /45 /45mm
Ağırlık   1800kg



- Paletli tip konveyör
- Kabin içi ısı değiştirici
- İş mili soğutma ünitesi
- 24 lü kollu tip ATC
- M80 Kontrol
- Yedek hava tankı



OPSIYONEL AKSESUAR

- Farklı kontrol ünite seçeneği
- Farklı iş mili ve devir seçenekleri
- Takım ucu soğutma sistemi
- 4.eksen
