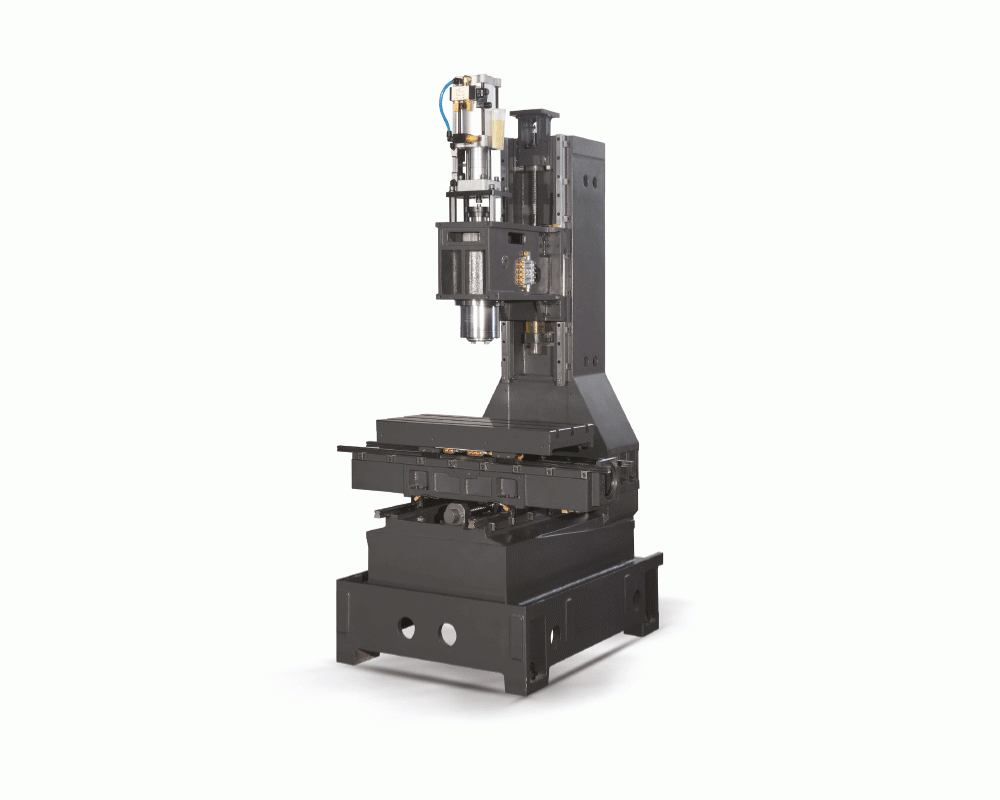

MINICENTER - LİNEER YATAKLI

TEKNİK ÖZELLİKLER > MINI CENTER Tabla Ebadı 650x300mm Tabla T kanal (adet x no x ara) 14x3x100mm Max. yükleme 200kg X/Y/Z tabla turu 500/300/400mm Mil burnu ile tabla arası mesafe 120–520mm İş mili tipi

Açıklama Ürün Videosu Yorumlar

TEKNİK ÖZELLİKLER	>	MINI CENTER
Tabla Ebadı		650x300mm
Tabla T kanal (adet x no x ara)		14x3x100mm
Max. yükleme		200kg
X/Y/Z tabla turu		500/300/400mm
Mil burnu ile tabla arası mesafe		120–520mm
İş mili tipi ve çapı		BT40 / 120mm
İş mili servo motoru		4.8/19kW
İş mili hızı		10.000d/dk (rpm)
X ekseni motor gücü ve torku		1.48kW / 6NM/3000rpm
Y ekseni motor gücü ve torku		2.3kW / 6NM/3000rpm
Z ekseni motor gücü ve torku		1.48kW / 11NM/3000rpm
Max. takım çapı		90mm
Max. takım uzunluğu-ağırlığı		300mm / 8kgs
Takım değiştirme zamanı (şemsiye tip)		1,6sn
Seri besleme hızı X/Y/Z		24/24/16 mt/dk (mt/min)
Kesim hızı		10mt/dk (mt/min)
X ekseni vidalı mil çapı ve adımı		Ø25mm / 10mm
Y ekseni vidalı mil çapı ve adımı		Ø25mm / 10mm
Z ekseni vidalı mil çapı ve adımı		Ø25mm / 6mm
X/Y/Z ekseni yatak blok sayısı		4/4/4
X/Y/Z lineer yatak genişliği		20/25/25mm
Ağırlık		1800kg

Köprü üstünde basamak tipli dizayn edilmiş top bilyalı yataklar.
Yüksek rijitlik ve makine hassasiyetinin sağlanması amacıyla FEM analizli tek parça köprü yapısı.
Isı deformasyonunu önlemek için spindle motoru içinde soğutma.
Tüm eksenler C3 ön stresi alınmış hassas çift somunlu vidalı millerle donatılmıştır.
Standart iş mili 15000 d/dk direct drive olup 36000 d/dk iş mili ile donatılabilir

VF serisi köprülü tip High speed yüksek hassasiyetli işlem merkezleri çok hassas özellikli kalıplar, metal ve metal dışı hassas ve yüksek işlem hızı gerektiren malzemelerin işlenmesi için özel olarak imal edilmiştir.

Tüm eksenlerde yüksek kaliteli Avrupa malı lineer yataklar, Heidenhain absolut tip lineer encoder ile stabil performans ve yüksek verimlilik sağlar.
